文 / 圖◎B12謝亦喬同學
夢幻城堡的工程之旅
在工程圖學課程中，我們學習了如何運用AutoCAD和Inventor，將抽象的機械結構概念轉化為具體的2D和3D模型。期末專題賦予了我們將這些技能付諸實踐的機會，而我選擇了迪士尼城堡作為創作的主題，試圖以這座象徵夢想與魔法的建築，呈現出一個夢幻且華麗的童話世界。為了實現這一目標，我精心挑選了粉色和藍色作為城堡外牆與屋頂的主色調，並設計了一座壯觀的挑高大門，讓人彷彿置身於午夜12點鐘聲響起的瞬間，踏過紅色地毯，步入國王、皇后與公主的華麗殿堂。

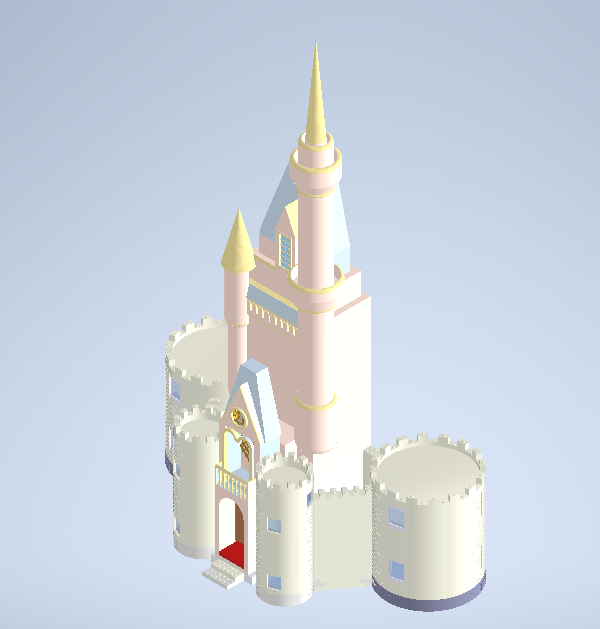

█ 城堡完成圖
設計選擇與創意靈感 從玩笑到夢想的實踐
迪士尼城堡成為我設計的主題，其實源於無心的玩笑。上課時，和朋友閒聊間提起我想要設計一座城堡，說著說著，這個童話般的夢想便悄然變成了我的專題項目。迪士尼城堡作為童話世界的象徵，代表了人們對夢想與魔法的憧憬。因此，我希望透過這個設計來表達我對童話世界的嚮往，並將這份童真與現代機械設計結合在一起。粉色與藍色的搭配不僅延續了迪士尼城堡的經典形象，也營造出一種溫馨浪漫的氛圍。壯觀的挑高大門象徵著城堡的宏偉與威嚴，而紅色地毯則像是一條引導我們進入奇幻國度的通道。
然而，設計這樣一座城堡並非一帆風順。起初，由於城堡結構龐大，我擔心無法在簡潔明瞭的前提下滿足作業要求，並且害怕因為圖像過於複雜導致作品不清晰，進而失分。在這個過程中，我不斷在創意與實際可行性之間掙扎與平衡。城堡的塔樓設計需要保持其華麗的外觀，但Inventor軟體主要模擬機械結構，對於太過複雜的裝飾並不適合。此外，這些設計還必須具備合理的固定點，因此不規律的形狀並不適合呈現。最終，在反覆權衡之後，我找到了一個最佳方案，既能清楚地標示零件，也保留了城堡的華麗風采。

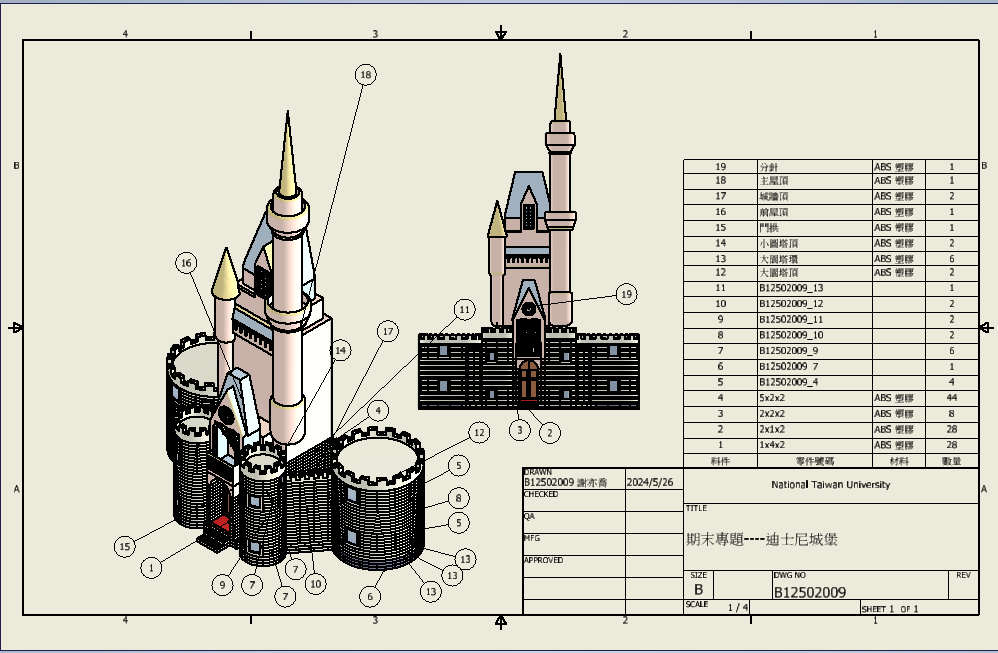

█ 城堡整體的零件說明
實際執行與挑戰：從技術難點到學習突破
在實際的製作過程中，我面臨了不少挑戰。首先，所有零件必須符合現實生活中的物理規則，也就是說零件不能互相重疊，這在Inventor中稱為「干涉」。這要求我在設計每一個零件時，都必須細心考慮它與其他零件的配合，包括圓形塔如何建構，怎麼和城堡主體連結，使其在搬動時不會斷掉。特別是在涉及需要移動或轉動的結構時，這些設計必須合理且可行。例如我希望城堡的窗戶可以自由轉動，但在設計時必須確保窗戶在旋轉時不會與周圍的樂高零件相撞或脫落。這些細緻的考量讓設計過程變得更為複雜，需花費大量時間來反覆調整與測試。
然而，這些挑戰也成為了我在學習過程中最大的樂趣來源。我發現，自我探索Inventor的功能是這門課程中最有趣且最能幫助我學習的一部分。課堂上教授的內容主要集中在如何繪製和組裝腳踏車零件的基本技能，但Inventor軟體其實還隱藏著許多未在課堂中提及的功能或是其他用途。通過這次專題，我得以深入理解並靈活運用這些功能，並體會到繪圖技術在實際項目中的真實價值。例如，當我設計城堡的屋頂時，需要在擠出的介面中精確選擇適當的傾斜角度；而城堡外觀上的圓邊裝飾以及塔樓的設計則是利用圓角功能來製作。此外，城堡上的時鐘需要顯示具體時間，這需要利用排列文字的功能實現，這些都是在專題製作過程中一步步摸索出的寶貴技巧。

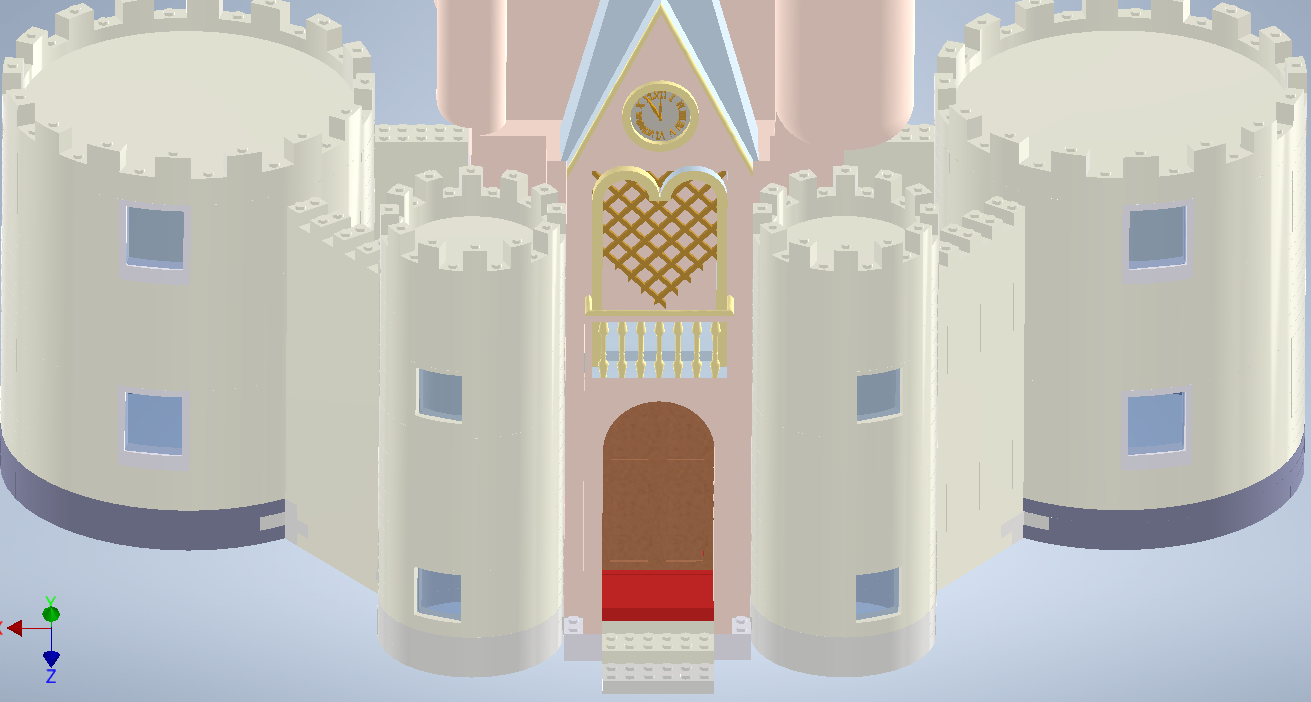

█ 城堡正面的大門及鐘樓設計
時間管理與專案完成度 提升效率與細節品質的關鍵
這次專題製作耗費了大量的時間，尤其是在我希望將其製作得更加精緻的情況下，所需的時間更是成倍增加。儘管我已盡力完成，但對於專題的完成度，我仍感到些許遺憾，主要是因為沒有足夠的時間來細緻地完成城堡內部的裝潢，如王座、皇冠和窗簾等家具。此外，城堡外部的裝飾也顯得略為簡單，某些結構本來可以設計得更加精緻，像是考慮到真實比例後，城堡旁邊的塔樓應該更小一些。
因此，建議學弟學妹們，早點開始思考與確定專題的主題，並建議大家在繪製草圖後，將專題分解為不同的部分，尤其記得零件檔的命名必須符合規範，否則後續組裝改名字會有找不到零件的問題。每個部份逐一完成，這樣才能有系統地解決干涉或不合理的地方，否則Inventor可能會因過度複雜而當機。如此一來，才能保證有足夠的時間來精修作品的細節，並達到理想的完成度。
心靈探索與創意實踐
這次的專題製作，對我而言，不僅僅是一場工程圖學知識的綜合運用，更是一次心靈的探索與創意的實踐。儘管在過程中遇到諸多困難，但最終能夠看見城堡窗戶大門敞開的完成品，使得一切豁然開朗，將心中理想的模型呈現在電腦螢幕上，並一步步接近心中的完美構想，這種成就感是無法替代的。這份專題，不僅僅是一項課程的要求，更像是一份對我努力學習的嘉獎，一座獨一無二的獎盃，以及對自己創意設計能力的一次深刻驗證。展望未來，我希望能夠持續深入學習這些設計軟體，將更多的想像化為現實，並將這次專題中的學習經驗運用到其他的工程設計中，繼續在創意與實踐的旅途中前行。

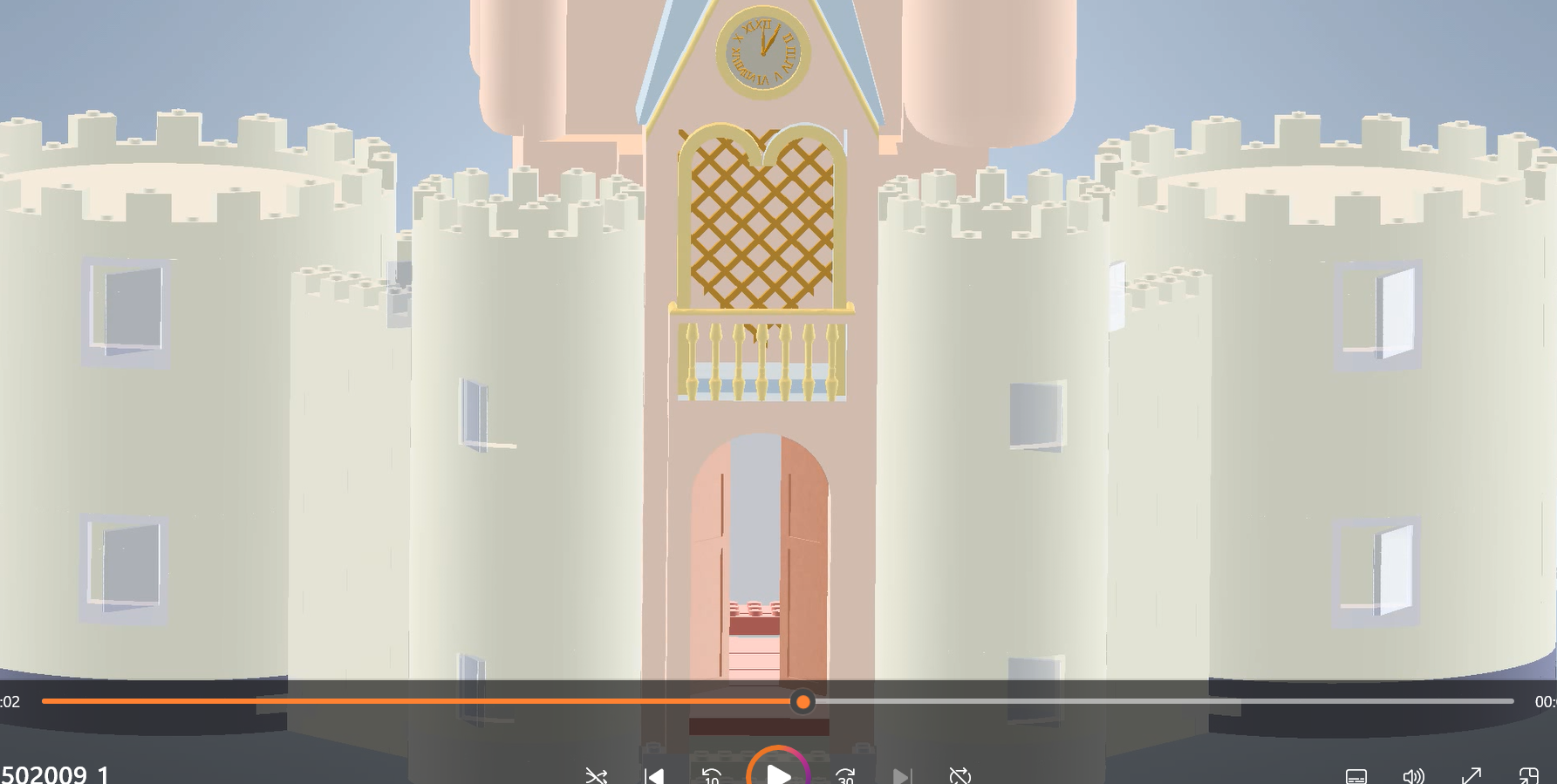

█ 大門打開至一半的城堡
